Beijing Silk Road Enterprise Management Services Co.,LTD
বেইজিং সিল্ক রোড এন্টারপ্রাইজ ম্যানেজমেন্ট সার্ভিসেস কো।, লি
বেইজিং সিল্ক রোড এন্টারপ্রাইজ ম্যানেজমেন্ট সার্ভিসেস কো।, লি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE , ISO |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 15-20 দিন |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 পিসি |
| স্টেনসিল প্রিন্টার: | 300 * 400 মিমি (3040) | পিএনপি মেশিন: | CHMT36VA (29 টি ফিডার 2 মাথা + ডাবল ভিশন ক্যামেরা) |
|---|---|---|---|
| রাং চুলা: | T962A 300 * 320 মিমি সোল্ডারিং আকার 1500W | ব্যবহার: | ছোট ব্যাচ উত্পাদন |
| মুদ্রক উপায়: | ম্যানুয়াল | বসানো মাথা: | 2pcs |
| স্টেনসিল প্রিন্টার মাত্রা: | 540 * 370 * 350 মিমি | স্টেনসিল প্রিন্টার ওজন: | NW.21Kg GW.22Kg |
| বিশেষভাবে তুলে ধরা: | 300 * 400 মিমি এসএমটি লাইন মেশিন,300 * 400 মিমি এসএমটি উত্পাদন লাইন,1500W এসএমটি উত্পাদন লাইন |
||

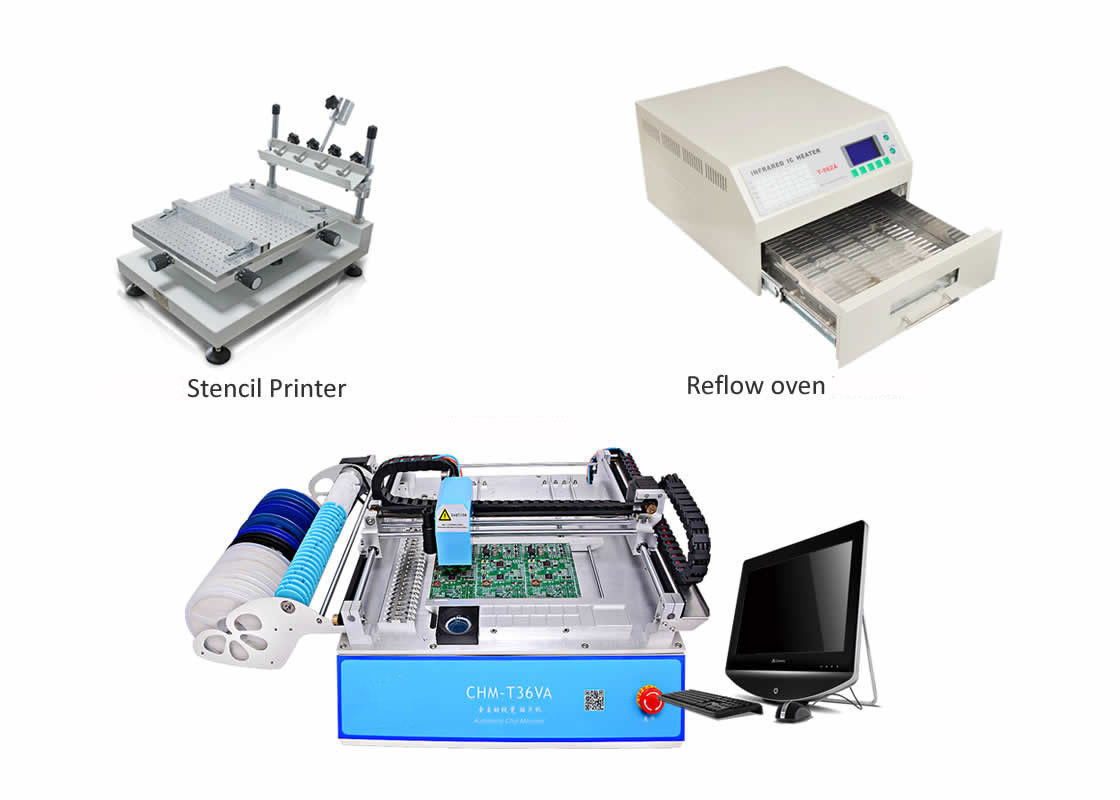

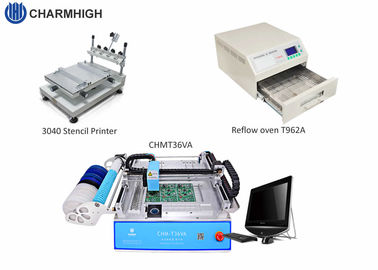

ছোট এসএমটি উত্পাদন লাইন
1. উচ্চ নির্ভুলতা স্টেনসিল প্রিন্টার:
| কাজের টেবিল আকার | 300 * 400 মিমি |
| মুদ্রণের আকার | 250 * 400 মিমি |
| সর্বোচ্চ নেট ফ্রেমের আকার frame | 370 * 470 মিমি |
| মুদ্রক উপায় | ম্যানুয়াল |
| স্তরগুলির পুরুত্ব | 0-80 মিমি |
| ওয়ার্কবেঞ্চ ভলিউম সামঞ্জস্য করুন | 10 মিমি, অনুভূমিক কোণ সামঞ্জস্য |
| মুদ্রণ প্ল্যাটফর্মের উচ্চতা | 220 মিমি |
| বারবার নির্ভুলতা | । 0.01 মিমি |
| মোড সনাক্ত করুন | বেঞ্চমার্ক বা গর্তের আকার |
| মাত্রা | 540 * 370 * 350 মিমি |
| প্যাকিং আকার | 660 * 500 * 280 মিমি |
| ওজন | NW.21Kg GW.22Kg |
২. বাছাই এবং রাখুন মেশিন (বহিরাগত পিসি দিয়ে কাজ করুন)
| পিসিবি এলাকা | 10 মিমি * 10 মিমি - 355 মিমি * 355 মিমি |
| এক্সওয়াই অক্ষ ভ্রমণ | 420 * 460 মিমি |
| জেড অক্ষের চলমান পরিসর | 15 মিমি |
| বসানো প্রধান | 2 পিসি |
| ফিডার |
8 মিমি = 22 পিসি, 12 মিমি = 4 পিসি, 16 মিমি = 2 পিসি, 24 মিমি = 1 পিসি, সামনের আইসি ট্রে = 14 পিসি, ব্যবহারকারী-সংজ্ঞায়িত আইসি ট্রে |
| ভিশন সিস্টেম | দ্বৈত ক্যামেরা (উপরে এবং নিচে ক্যামেরা) |
| ড্রাইভ | ক্লোজড-লুপ কন্ট্রোল স্টিপার সার্ভো ড্রাইভ সিস্টেম, কখনই পদক্ষেপ হারাবেন না তা নিশ্চিত করুন |
| জেড অক্ষটি স্ব-রিটার্ন সনাক্তকরণ | হ্যাঁ, অগ্রভাগ ভাঙ্গা রোধ করুন |
| পিন স্ব-রিটার্ন টানুন | হ্যাঁ, টান পিন বিরতি প্রতিরোধ করুন |
| উপাদান সনাক্তকরণ পদ্ধতির ফুটো | ভ্যাকুয়াম সনাক্তকরণ, দৃষ্টি সনাক্তকরণ |
| মাউন্টিং গতি | 4000cph (দৃষ্টি বন্ধ);2800cph (দৃষ্টিভঙ্গি) |
| মাউন্টিং স্পষ্টতা | ± 0.025 মিমি |
| উপাদান | 0402-5050, এসওপি, কিউএফএন, (টেপের প্রস্থ: 8 এমএম, 12 মিমি, 16 মিমি, 24 মিমি) |
| যন্ত্রের মাত্রা | এল 960 মিমি * ডাব্লু 705 মিমি * এইচ 335 মিমি |
| ভ্যাকুয়াম পাম্প | -92KPA (2 পিসি, বিল্ট-ইন, নিঃশব্দ প্রকার) |
| বাহ্যিক বায়ু উত্স | দরকার নেই (মেশিন বিল্ট-ইন নিঃশব্দ ভ্যাকুয়াম পাম্প 2 পিসি) |
| বাহ্যিক পিসি | হ্যাঁ (উইন্ডোজ 7 এর সাথে সামঞ্জস্যপূর্ণ সফ্টওয়্যার) |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V (110V), 50Hz 60Hz |
| নেট ওজন | 65 কেজি |
| সামঞ্জস্যপূর্ণ সফ্টওয়্যার | অ্যালটিয়াম ডিজাইনার, প্রোটেল 99 এস, প্যাডস, কিক্যাড, agগল, ক্যাডিন্ট, ক্যাডেন্স অর্কেড, ক্যাডেন্স অ্যালেগ্রো, প্রোটিয়াস..টেক |
৩. ওভেন প্যারামিটার রিফ্লো (ফ্যানের সাথে নতুন আপডেট করা):
সোলডিং সর্বাধিক অঞ্চল: 20 এক্স 20 সেমি
রেটেড পাওয়ার: 1500W
সরবরাহ: AC110V ~ AC220V / 50 ~ 60HZ
ছবিগুলি নিম্নরূপ:

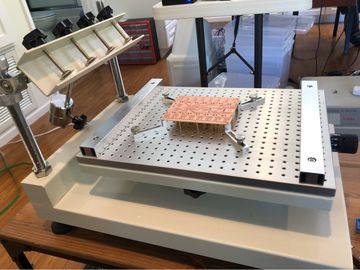

1. স্টেনসিল প্রিন্টার (উচ্চ নির্ভুলতা)

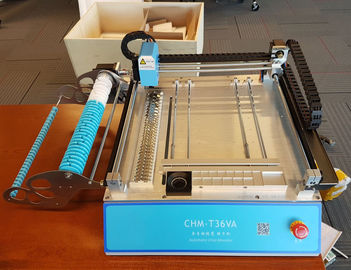

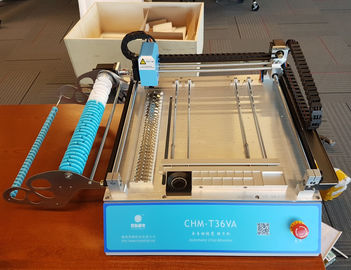

২. ভিশন সিস্টেম সহ মেশিনটি বাছুন এবং রাখুন (বাহ্যিক পিসি প্রয়োজন)
প্রতিযোগিতামূলক সুবিধা:
1. সুবিধাজনক সফ্টওয়্যার, মেশিনের এম্বেডড লিনাক্স সিস্টেম, খুব স্থিতিশীল শিল্পের মূল বোর্ড, স্বতন্ত্র অপারেশন, বাহ্যিক কম্পিউটারের দরকার নেই, অপারেশন আরও সহজ এবং সুবিধাজনক।
২. শীর্ষ এবং নীচে দুটি ক্যামেরা সিসিডি সিস্টেম প্রতিটি উপাদানগুলির অবস্থানকে খুব নির্ভুলভাবে সংশোধন করে, বিশেষত আইসি (সর্বোচ্চ 22 * 22 মিমি) এর জন্য।
3. মেশিন 0402, 0603- কিউএফএন, পাশাপাশি কাটা টেপ, নল আইসি, বা বাল্ক আইসি থেকে সমস্ত ধরণের উপাদান সমর্থন করে।মেশিন বহু ধরণের পিসিবি রাখতে পারে।
৪. এটিতে নমনীয় পিসিবি ক্ল্যাম্পিং ফিক্সচার রয়েছে এবং এতে কাস্টম আইসি ট্রে, সামনের বাল্ক আইসি ফিডার রয়েছে খুব সুবিধাজনক।
৫. দৃষ্টিও সংশোধন মেশিনের উত্স পয়েন্টকে দ্বিতীয় করতে পারে, নিশ্চিত করুন যে উত্স পয়েন্টটি সঠিক।
6. চৌম্বকযুক্ত উচ্চ সুনির্দিষ্ট জুকি অগ্রভাগ সহ 2 টি মাথা / 4 মাথা, রেঞ্চের সাথে বিচ্ছিন্ন করার প্রয়োজন নেই, অগ্রভাগ কোণ -180 ডিগ্রি ~ +180 ডিগ্রি ঘোরান।স্থাপন উচ্চতা সামঞ্জস্যযোগ্য।4 সিরিয়াল মেশিন সর্বাধিক উপাদানগুলির উচ্চতা 5 মিমি এবং 5 সেরিল মেশিন সর্বাধিক উচ্চতা 10 মিমি।
4. 4 টি সেরিল মেশিনের পুল পিনটি স্বয়ংক্রিয়ভাবে নলগুলি ভাঙ্গা এড়াতে ফিরে আসবে, টানুন না পিন পিন।5 সিরিয়ালের মেশিনটি ইয়ামাহা বায়ুসংক্রান্ত ফিডার অটো ফিডিং ব্যবহার করে, আরও দ্রুত গতিবেগ।
৮. জেড অক্ষ সনাক্তকরণ, স্থান নির্ধারণের মাথাটি কোনও ভাঙ্গা রোধ করতে স্বয়ংক্রিয়ভাবে উচ্চতা এবং কোণ এবং অটোকে উত্পন্ন করতে পারে detect
9. ক্লোজড লুপ নিয়ন্ত্রণ, এক্স, ওয়াই অক্ষটি এনকোডার সহ, মোটর কখনই পদক্ষেপগুলি হারাবে না।
১০. পিসিবি দুটি ভিশন ক্যামেরায় ক্যালিব্রেট করবে (মেশিন স্বয়ংক্রিয়ভাবে ২ পয়েন্ট সন্ধান করবে), পিসিবি'র অফসেটটি সংশোধন করবে।কেবল 2 পয়েন্ট ক্যালারিবেট করুন, বিশ্রামের উপাদানগুলি স্বয়ংক্রিয় সংশোধন করবে, পিসিবির জন্য ক্যালিগ্রেশন দ্রুত এবং নির্ভুলভাবে হতে পারে, অফসেট সম্পর্কে যত্ন নেওয়ার দরকার নেই, ইনপুট গণনা করার প্রয়োজন নেই।
১১. ভ্যাকুয়াম সনাক্তকরণের সাথে আসে, যদি কোনও উপাদান কুটিল স্তন্যপান করে তবে এটি স্বয়ংক্রিয়ভাবে এটি ফিড জোনে ফেলে দেবে, তারপরে আবার মাউন্ট করার জন্য একটি নতুন বেছে নিন।
12. দৃষ্টি সনাক্তকরণের সাথে আসে, ক্যামেরাটি সঠিকভাবে পিসিবি বোর্ডের অংশের কোণটি সঠিকভাবে স্থাপন করবে।যদি প্রধান উপাদানগুলি বাছাই করে না, ক্যামেরা এটি সনাক্ত করে এবং আবার বাছতে ফিরে যাবে, 3 বার বাছাই নয়, মেশিনটি অ্যালার্ম করবে এবং থামবে।
13. যদি উপাদানের অভাব হয় তবে এটি স্বয়ংক্রিয়ভাবে সনাক্তকরণ করবে, তবে বিপদাশঙ্কা;সরবরাহ সামগ্রীর পরে, তারপরে কাজ চালিয়ে যাওয়া, পুনরায় শুরু করার দরকার নেই।
১৪. যে কোনও সংখ্যক পিসিবি ব্যাচকে সমর্থন করুন।
15. যদি কোনও পিসিবি ফাইল না থাকে বা সফ্টওয়্যার লোড আউট ওয়ার্ক ফাইল না ব্যবহার করে তবে আপনি প্রোগ্রামে একটি নতুন ফাইল তৈরি করতে পারেন।
16. রূপান্তর সরঞ্জাম (পিসি সংস্করণ), কম্পিউটারে ওয়ার্ক ফাইল সম্পাদনা এবং দ্রুত এবং সুবিধাজনক ইউএসবি পোর্ট দ্বারা মেশিনে ওয়ার্ক ফাইল লোড করুন।
17. একক পদক্ষেপ সমর্থন করুন।

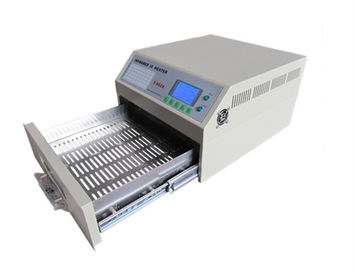

৩. রিফ্লো ওভেন (ফ্যানের সাথে নতুন টাইপ)
