Beijing Silk Road Enterprise Management Services Co.,LTD
বেইজিং সিল্ক রোড এন্টারপ্রাইজ ম্যানেজমেন্ট সার্ভিসেস কো।, লি
বেইজিং সিল্ক রোড এন্টারপ্রাইজ ম্যানেজমেন্ট সার্ভিসেস কো।, লি
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | OEM |
| সাক্ষ্যদান: | CE , ISO |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকিং |
| ডেলিভারি সময়: | 15-20 দিন |
| পরিশোধের শর্ত: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| যোগানের ক্ষমতা: | প্রতি মাসে 100 পিসি |
| শর্ত: | নতুন | ওয়ারেন্টি পরিষেবা পরে: | ভিডিও প্রযুক্তিগত সহায়তা |
|---|---|---|---|
| স্থানীয় পরিষেবা অবস্থান: | না | শোরুমের অবস্থান: | না |
| পাটা: | 1 বছর | পণ্যের নাম: | প্লেস মেশিন \ এলইডি মাউন্টার \ এলইডি অ্যাসেমব্লিং মেশিন |
| সর্বাধিক মাউন্টিং গতি: | 11000Pcs / ঘঃ | ফিডারের সংখ্যা: | 64 |
| বসানো / মাউন্ট মাথার সংখ্যা: | 6 | উপাদান ট্রে সংখ্যা: | 6 |
| গড় শক্তি: | 500W | অবস্থান নির্ভুলতা: | 0.01mm |
| ভ্যাকুয়াম অগ্রভাগের বাফারিংয়ের পরিসর: | 4.5 মিমি | বিদ্যুৎ সরবরাহ: | 220V 50Hz |
| বায়ু সংকোচন: | 0.5-0.6Mpa | ||
| বিশেষভাবে তুলে ধরা: | 500W এসএমডি বিধানসভা মেশিন,4.5 মিমি এসএমডি বিধানসভা মেশিন,500W এসএমডি মাউন্টিং মেশিন |
||

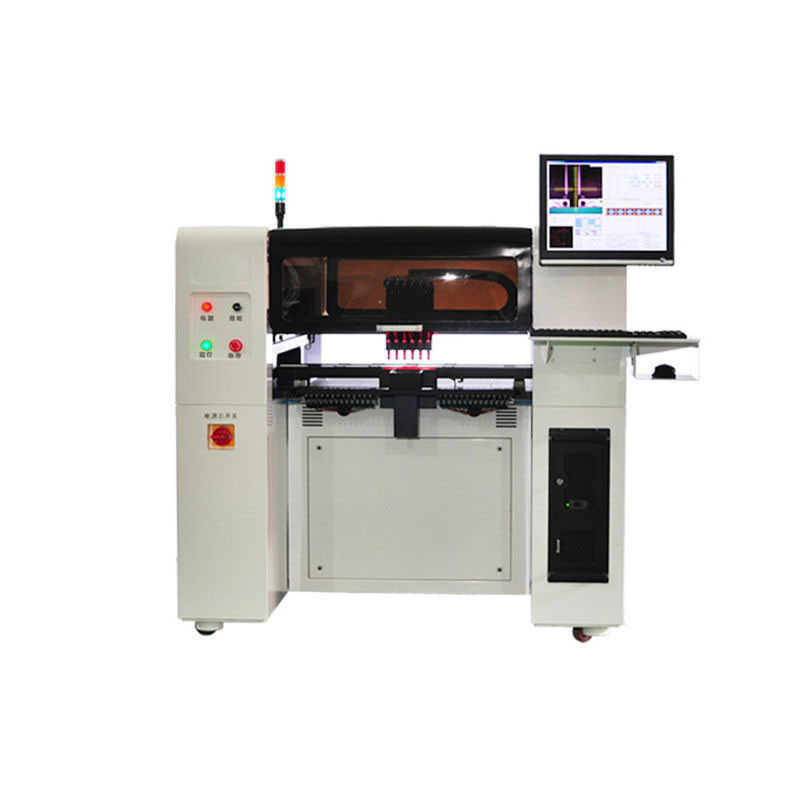

6 হেডস 64 ফিডারগুলি উচ্চ গতির এসএমডি এসেম্বলি মেশিন
প্রয়োগ
এসএমডি প্লেসমেন্ট মেশিনটি স্কোয়ার পিসিবি বোর্ড, রাউন্ড পিসিবি বোর্ড, অ্যালুমিনিয়াম সাবস্ট্রেট এবং স্ট্রিপ লাইটের মাউন্ট কৌশলগুলি সম্পাদন করতে পারে।সমাপ্ত পণ্য প্রতিরোধক-ক্যাপাসিটার, কাচের সিলিন্ডার প্যাকেজ ডায়োড, ট্রাইড, টিকিউএফপি প্যাকেজ, কিউএফএন প্যাকেজ, কিউএফপি প্যাকেজ, বিজিএ প্যাকেজ, ল্যাম্প পোল ইত্যাদি উত্পাদন করতে ব্যবহৃত হতে পারে producing
প্রযুক্তিগত পরামিতি
| সর্বাধিক মাউন্টিং গতি: | 11000 পিসি / ঘন্টা |
| ব্যবহারিক গড় মাউন্টিং গতি: | 8600 পিসি / ঘন্টা |
| ফিডার সংখ্যা: | 64 |
| বসানো / মাউন্ট মাথার সংখ্যা: | । |
| উপাদান ট্রে সংখ্যা: | । |
| গড় শক্তি: | 500W |
| অবস্থান নির্ভুলতা: | 0.01 মিমি |
| ভ্যাকুয়াম অগ্রভাগের বাফারিং রেঞ্জ: | 4.5 মিমি |
| বিদ্যুৎ সরবরাহ: | 220V, 50Hz |
| বায়ু সংক্ষেপণ: | 0.5-0.6 এমপিএ |
| ওজন: | 580 কেজি |
| মাত্রা: | 1316 * 1360 * 1340 মিমি |
| সর্বাধিক সার্কিট বোর্ড অঞ্চল: | 510 × 450 মিমি |
| জেড অক্ষের সর্বাধিক চলমান পরিসর: | 20 মিমি |
কনফিগারেশন
কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা
এসএমডি প্লেসমেন্ট মেশিনটি সাধারণত কম্পিউটার মনিটর এবং মাউস দিয়ে সজ্জিত থাকে।এটি এক্সপি এবং উইন্ডোজ supports সমর্থন করে the এটি মানবিক অপারেটিং সিস্টেমের কারণে ভিজ্যুয়াল প্রোগ্রামিং এবং পিসিবি ফাইল আমদানিকে সক্ষম করে।
স্বয়ংক্রিয় পিসিবি লোডার
এসএমডি প্লেসমেন্ট মেশিন স্বয়ংক্রিয় বোর্ড লোডিং, লক্ষ্য এবং স্থাপন এবং মাউন্টিং উপলব্ধি করতে সরাসরি প্রিন্টিং সমাপ্ত পিসিবি বোর্ডকে ট্র্যাকের উপরে রাখতে পারে।এটি মাল্টি-ফিডারগুলি সমর্থন করে: সর্বাধিক feed৪ টি ফিডার।স্ট্যান্ডার্ড আইসি ট্রে, টিউব ফিডার, স্টিক ফিডারের আকার সামঞ্জস্যযোগ্য হতে পারে।
ছয় সেট ক্যামেরার দ্বারা সিঙ্ক্রোনাস সনাক্তকরণ
এসএমডি প্লেসমেন্ট মেশিনটি 8 টি ক্যামেরায় সজ্জিত: একটি মার্ক, একটি উচ্চ নির্ভুলতা ক্যামেরা এবং 6 উচ্চ-গতির ক্যামেরা।মাউন্টিংয়ের গতি এবং যথার্থতা নিশ্চিত করতে এটি 6-হেডের সিঙ্ক্রোনাস সনাক্তকরণ উপলব্ধি করতে পারে।স্ট্যান্ডার্ড কনফিগারেশনটি 16 জুকি উচ্চ নির্ভুলতা স্তন্যপান অগ্রভাগ।

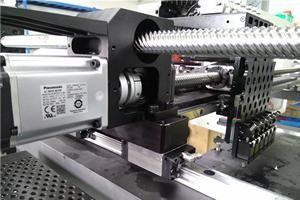

সার্ভো সিস্টেম
এসএমডি প্লেসমেন্ট মেশিনটি 24 ঘন্টা স্থিতিশীল মাউন্টিং নিশ্চিত করতে উচ্চ নির্ভুলতা এবং স্থায়িত্ব নিয়ে প্যানাসনিক, জাপান থেকে আমদানীকৃত সার্ভো সিস্টেম দিয়ে সজ্জিত।
চেইন
এটি উচ্চচাপ প্রতিরোধী এবং পরিধান-প্রমাণ ড্র্যাগ চেইন গ্রহণ করে যা আমদানিকৃত মেশিনগুলির মতো একই ধরণের।ড্র্যাগ চেইন সহস্রবার প্রুফ চাপ সহ্য করতে পারে।
ট্র্যাক
এটি বিবিএ চিপসের নির্ভুলতার হার নিশ্চিত করার জন্য টিবিআই তাইওয়ান থেকে উচ্চ নির্ভুলতা ট্র্যাক গ্রহণ করে যা কম শব্দ এবং উচ্চ নির্ভুলতা রয়েছে।
পরিবাহক
এই এসএমডি প্লেসমেন্ট মেশিনটি স্বয়ংক্রিয়ভাবে কনভেয়রের সাথে সংযুক্ত হতে পারে যা পিসিবি বোর্ডকে ম্যানুয়াল সহকারী ছাড়াই এসএমডি রিফ্লো সোল্ডারিং মেশিনে পরিবহন করতে পারে, ফলে শ্রমের ব্যয় সাশ্রয় হয়।
কনফিগারেশন পরামিতি
ড্রাইভ মোটর: প্যানাসনিক, জাপানের সার্ভো মোটর
সনাক্তকরণ মোড: ছয়টি ক্যামেরার দ্বারা সিঙ্ক্রোনাস সনাক্তকরণ
স্তন্যপান অগ্রভাগ ভ্যাকুয়াম উত্স: ভ্যাকুয়াম ব্রেকিং ফাংশন সহ ভ্যাকুয়াম জেনারেটর
বেল্ট ফিডার: 8 মিমি, 12 মিমি, 16 মিমি, 24 মিমি এবং ফিডার (স্টিক) যা সিলিন্ডার প্যাকেজ চিপগুলির মাউন্টিং চালিয়ে যেতে পারে
এক্সওয়াইজেড ড্রাইভার ট্র্যাক: টিবিআই উচ্চ নির্ভুলতা ভারী লোড লিনিয়ার ট্র্যাক
মোশন ড্রাইভ সিস্টেম: পেনাসনিক হাই স্পিড ডিএসপি ড্রাইভার
অপারেটিং সিস্টেম: উইন্ডোজ: উইন্ডোজ এক্সপি সমর্থন, উইন 7
উপাদানগুলির কোণ: 0-360 any থেকে কোনও কোণ;গতির সময় সিঙ্ক্রোনাস ঘূর্ণন
এক্স / ওয়াই অপারেশনাল মোড: বক্ররেখা চলমান এবং ত্বরণ এবং হ্রাস সরাসরি চলমান সংযোগ
ফিডুসিয়াল মার্কের অবস্থান: ফিডুসিয়াল মার্কটি অবাধে সেট করা যায়
ব্যর্থতা সতর্কতা: উপাদানের ঘাটতির জন্য উদ্বেগজনক
বোর্ড লোডিং মোড: বাম থেকে ডানে এক পর্যায়ে স্বয়ংক্রিয় সংযোগ;স্বয়ংক্রিয় পিসিবি স্থানান্তর অবস্থান;ম্যানুয়াল বোর্ড লোড হচ্ছে
ভিজ্যুয়াল প্রদর্শন: 17 ইঞ্চি শিল্প নিয়ন্ত্রণ মনিটর;স্কেল: 4: 3;রেজোলিউশন: 1280x1024
প্রোগ্রামিং মোড: পয়েন্ট টু পয়েন্ট টিচিং প্রোগ্রামিং, ভিজ্যুয়াল প্রোগ্রামিং এবং পিসিবি ফাইলের আমদানি সমন্বয় ইত্যাদি
সনাক্তকারী ক্যামেরার সংখ্যা: একটি মার্ক, 6 উচ্চ-গতির ক্যামেরা এবং একটি উচ্চ নির্ভুল ক্যামেরা।
বৈশিষ্ট্য
এসএমটি প্লেসমেন্ট মেশিনে নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
1. এই মেশিনের বৃহত্তম হাইলাইটটি হ'ল চিপ মাউন্ট করার জন্য পেশাদার 5 মেগা-পিক্সেল ক্যামেরা;এটি চিপগুলির কার্যকর মাউন্টিং বুঝতে পারে যেগুলির মধ্যে সীসা পিচটি 0.3 মিমিরও বেশি এবং কেন্দ্রের দূরত্বটি 98 * এরও বেশি সাফল্যের হারের সাথে 40 * 40 মিমি অঞ্চলে 0.5 মিমিরও বেশি।
২. এসএমটি প্লেসমেন্ট মেশিনটিতে অতিরিক্ত 6 হাই-স্পিড ক্যামেরা রয়েছে যা 6-হেডের সিঙ্ক্রোনাস সনাক্তকরণ উপলব্ধি করতে পারে।এটি মূল ভিত্তিতে দ্বিগুণ হয়ে যাওয়া মাউন্টিং দক্ষতার ব্যাপক উন্নতি করতে পারে।
৩. এটিতে নিম্নলিখিত দুটি ফাংশন রয়েছে: ফিডুসিয়াল চিহ্নগুলি অটো-স্ক্যানিং এবং বোর্ড অটো-লোডিং।এই ফাংশনগুলি পিসিবি বোর্ড পরিবর্তনের সময় মাউন্টিং স্পষ্টতা আরও উন্নত করতে পারে এবং অপারেশনকে সহজতর করে।এটি সম্পূর্ণ এসএমটি উত্পাদন লাইন গঠনের জন্য অন্যান্য সরঞ্জাম সেটগুলির সাথেও সংযুক্ত হতে পারে।
৪. এই এসএমটি প্লেসমেন্ট মেশিনটি স্বয়ংক্রিয়ভাবে কনভেয়রের সাথে সংযুক্ত হতে পারে যা পিসিবি বোর্ডকে ম্যানুয়াল সহকারী ছাড়াই এসএমটি রিফ্লো সোল্ডারিং মেশিনে পরিবহন করতে পারে, ফলে শ্রমের ব্যয় সাশ্রয় হয়।
